¶ Cadastro de OLTs
Para garantir que o sistema esteja sempre monitorando e gerenciando corretamente as OLTs de sua rede, é fundamental realizar a conexão dessas OLTs de forma adequada. Este guia irá demonstrar como adicionar e configurar uma OLT, detalhando cada passo necessário para assegurar um monitoramento eficaz e configurações otimizadas.
¶ Acesse o Menu:
-

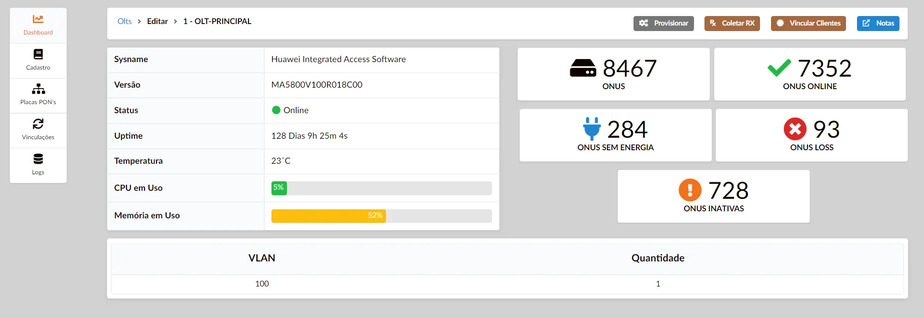

Vá para o Menu > Rede > OLTs, na tela, você verá todas as OLTs já conectadas ao sistema, clique no Botão "Novo"**:
-

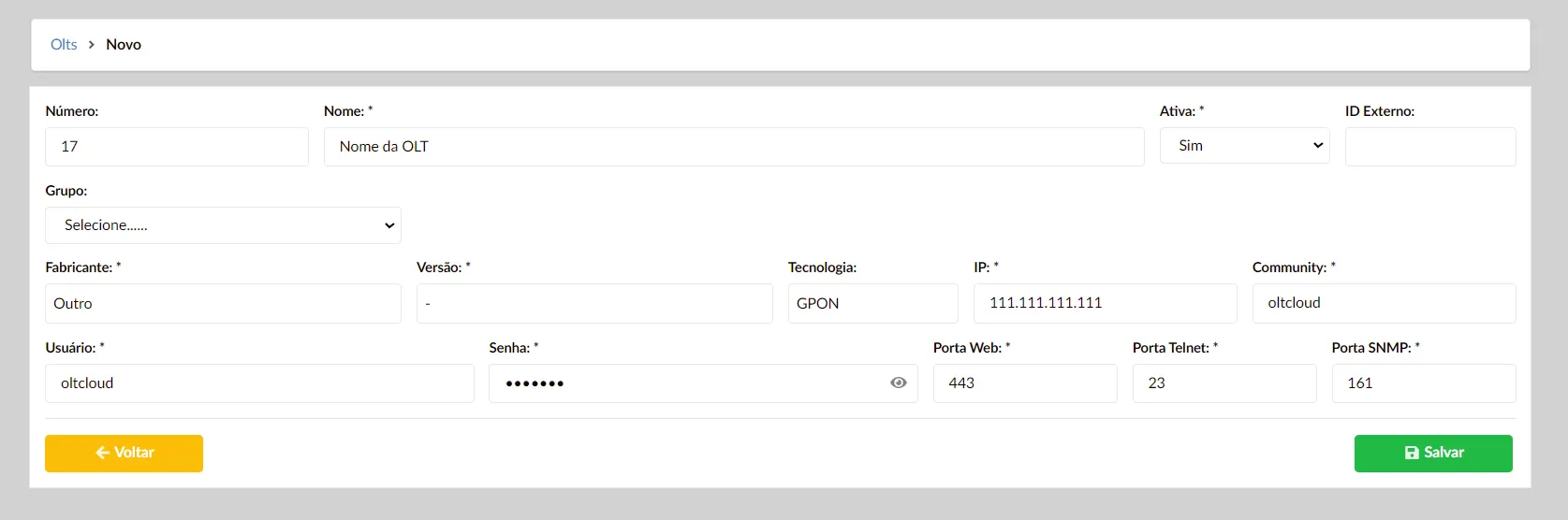

Preencha as Informações, existem particularidades para o cadastro de OLTs de acordo com o fabricante, siga o tópico abaixo para realizar o cadastro corretamente de sua OLT de acordo com o fabricante:
SNMP Trap em OLTs Huawei, Datacom e Parks:
O SNMP Trap é um mecanismo utilizado pela OLT para enviar alertas automaticamente ao servidor de monitoramento sempre que ocorre um evento relevante, como falha de porta, queda de ONU, perda de sinal, entre outros. Diferente de consultas SNMP (polling), o Trap é enviado de forma ativa pela OLT, em tempo real.
⚠️ Ponto fundamental para funcionamento: É obrigatório que exista comunicação direta da OLT para o servidor, utilizando a porta UDP 162, que é a porta padrão de recebimento de SNMP Traps. Isso significa que a OLT deve conseguir alcançar diretamente o IP do servidor a partir da porta 162 UDP, certifique-se de liberar essa comunicação via Firewall, ACL ou regras de segurança.
⚠️ Não pode existir NAT, bloqueios ou filtros que impeçam o envio desses pacotes, sem essa comunicação direta os alertas não chegarão ao sistema, por mais que o SNMP esteja cofigurado corretamente na OLT.
¶ Configurações adicionais

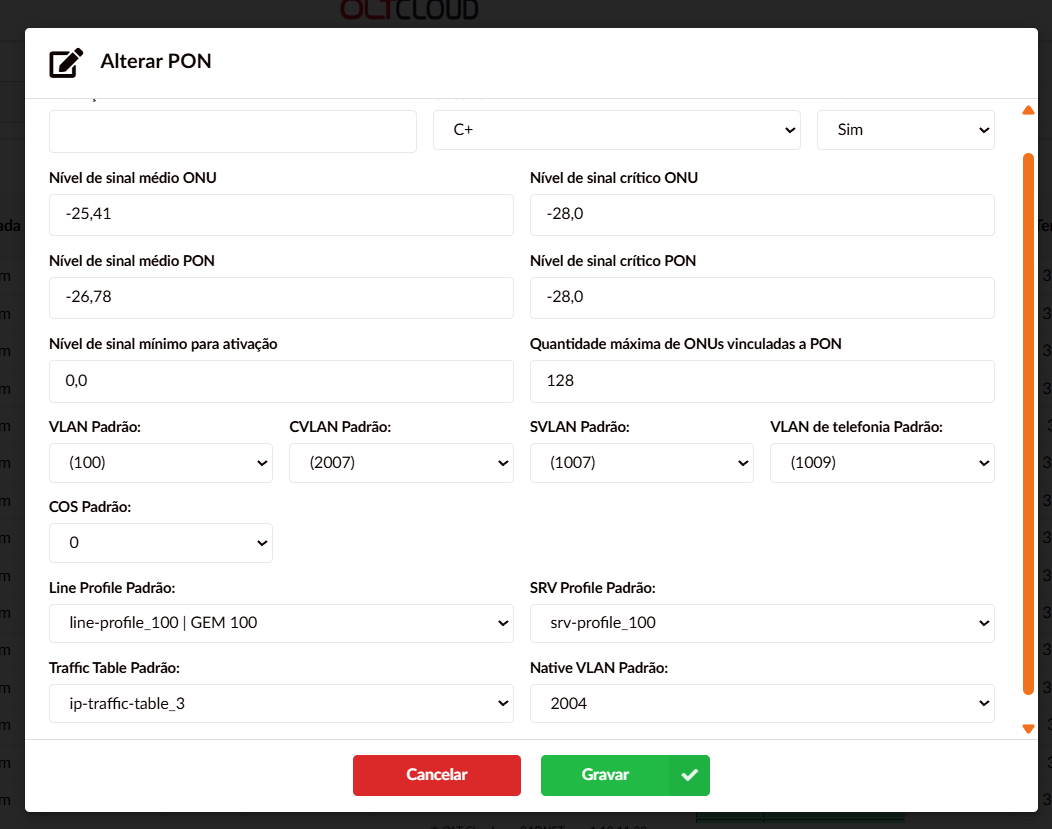

É possível fazer configurações padrão para uso automatizado de certos parâmetros na OLT, como VLANs e perfis distintos para cada PON, isso facilita o provisionamento de novas ONUs, que já vão ter seus respectivos perfis e vlans pré selecionados na hora de configurar.
-

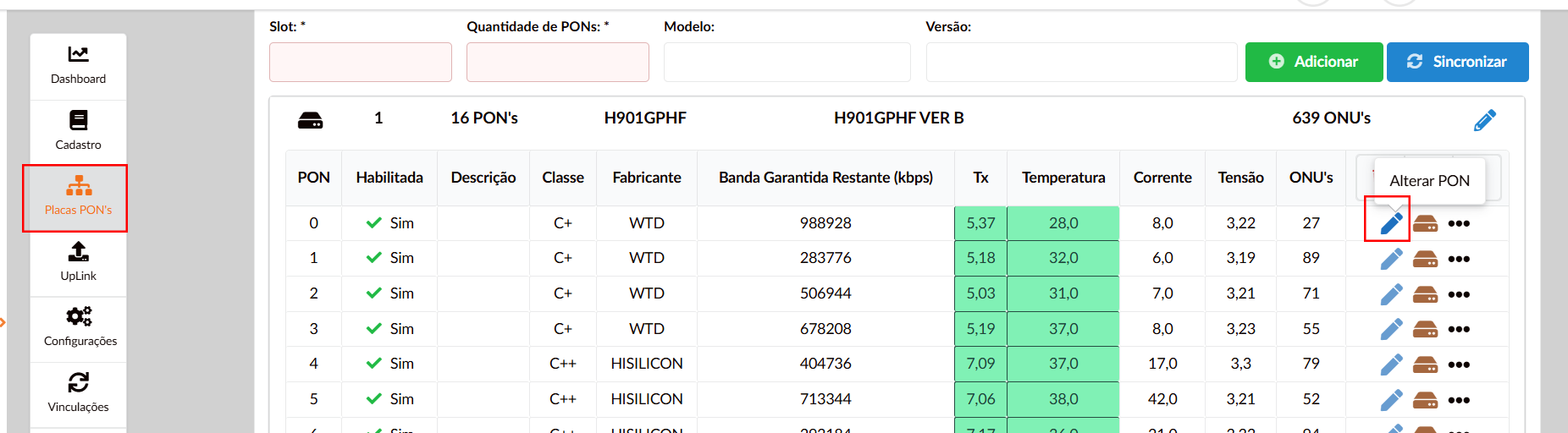

Para isso basta selecionar o menu Placas PON, o ícone de Alterar PON
-

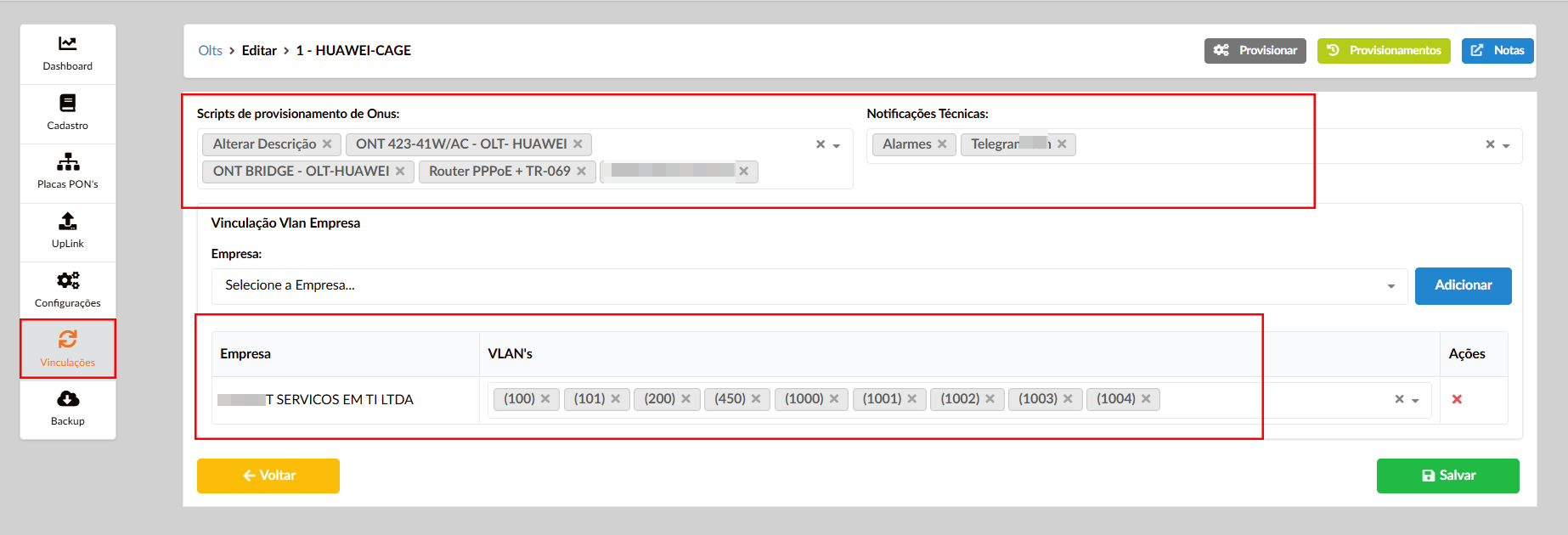

Por aqui também é possível Vincular os scripts, e até mesmo separar VLANs por empresa, caso utilize Rede Neutra e queira separar o que cada parceiro de rede neutra vai utilizar na sua OLT
¶ Ativando TR-069 na minha OLT HUAWEI
¶ - Na OLT
- A OLT deve estar pelo menos na versão R018
- Ativar provisionamento OMCI
- Ativar o tr069 manament enable nos line-profie utilizados ou utilizar um novo
- Configurar o tr069-profile-name na OLT
¶ - No Sistema
- Cadastrar a VLAN, pool de IP e Gateway para cada OLT no sistema
- Ajustar os scripts com o profile de tr069 e as variáveis de gerencia
- Provisionar 1 modelo de cada e validar a comunicação entre a ONT e o servidor do TR069
- Validar se todos os modelos estão homologados
Caso queira configurar o TR069 usando a WAN de navegação, será necessário ativar a gerencia do TR069 em todos os line-profile utilizados pelos equipamentos, após isso criamos um script para aplicar o profile em todas as ONTs em um determinado SLOT da OLT. Lembrando que depende do vendor do equipamento, nem todos os fabricantes aceitam os parâmetros enviados via OMCI.
Ler mais sobre o TR-069 aqui.
