¶ ONUs
¶ Neste tópico vamos abordar informações e guias relacionados as ONUs
As ONUs poderão possuir um dos seguintes status:
- Online: A ONU está Online
- Sem Energia: A ONU está sem energia
- LOSS: O último reporte de status da ONU indica LOSS
-
Inativo: Existem alguns possíveis motivos para o status INATIVO da ONU: Quando há uma queda de muitas ONUs seja por LOSS ou por falta de energia a OLT pode reportar o status da ONU como Inativo
Quando ocorre o reinício de uma OLT existe o risco das ONUs que estiverem desligadas no momento que a OLT reiniciou reportarem o status como inativo.
¶ Informações Detalhadas das ONUs
¶ Na tela de informações detalhadas das ONUs, é possível visualizar e gerenciar todas as configurações e status de uma ONU específica. Abaixo estão os detalhes das funcionalidades disponíveis nesta tela.
-

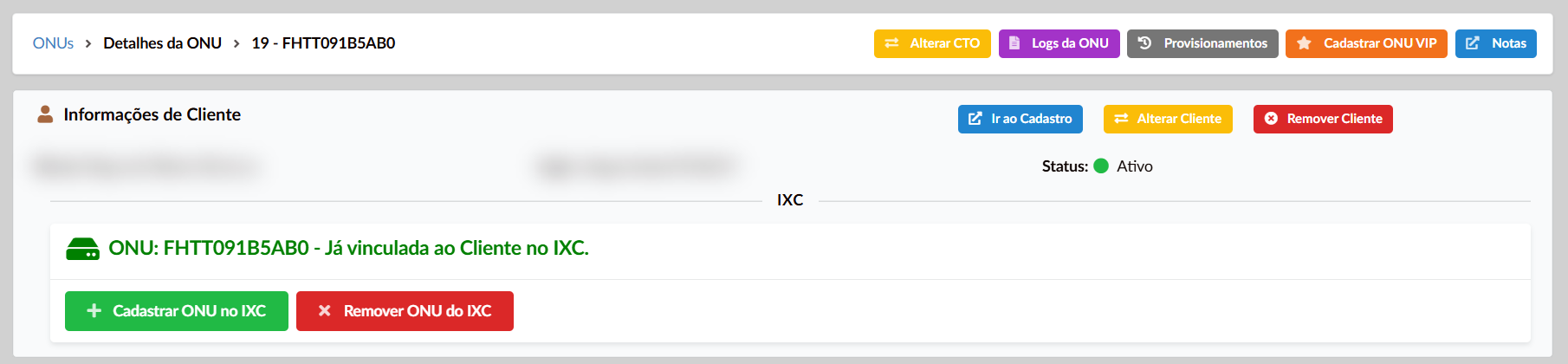

Vínculos:
- Vínculo com CTO: Identifica a CTO à qual a ONU está vinculada, onde pode também além de vincular uma CTO nova a ela, Alterar a CTO atual.
- Vínculo com Cliente: Identifica o cliente associado à ONU.
- Histórico de Provisionamentos: Visualiza o histórico de provisionamentos realizados na ONU.
- ONU VIP: Possibilidade de cadastrar a ONU como uma ONU VIP, onde serão enviadas mensagens de todas as trocas de status dessa ONU diretamente no seu Telegram de alarmes.
-

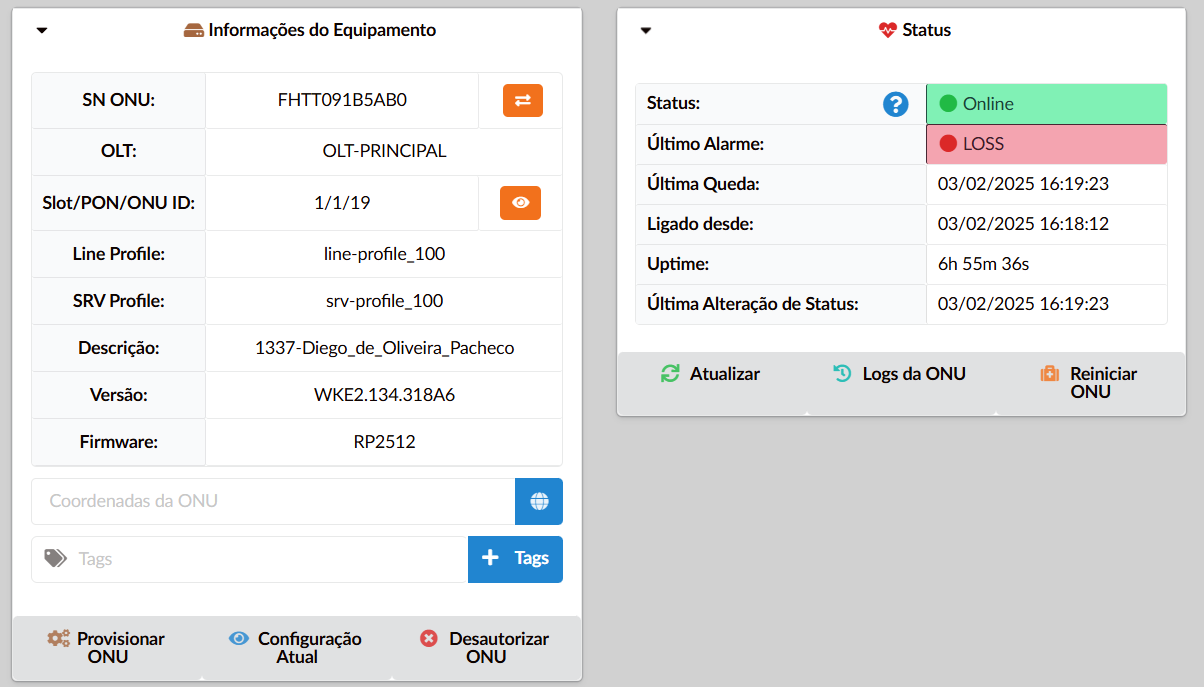

Informações Gerais:
- OLT/Slot/PON: Exibe em qual OLT/Slot/PON a ONU está ativa.
- Coordenadas: Permite adicionar coordenadas para visualizar a ONU no mapa.
- Status Atual: Observa o status atual da ONU.
- Último Status: Exibe o último status registrado da ONU.
- Log de Histórico de Status: Mostra data e hora de todas as trocas de status.
- Provisionar: Permite configurar a ONU usando scripts de provisionamento previamente configurados no sistema.
-

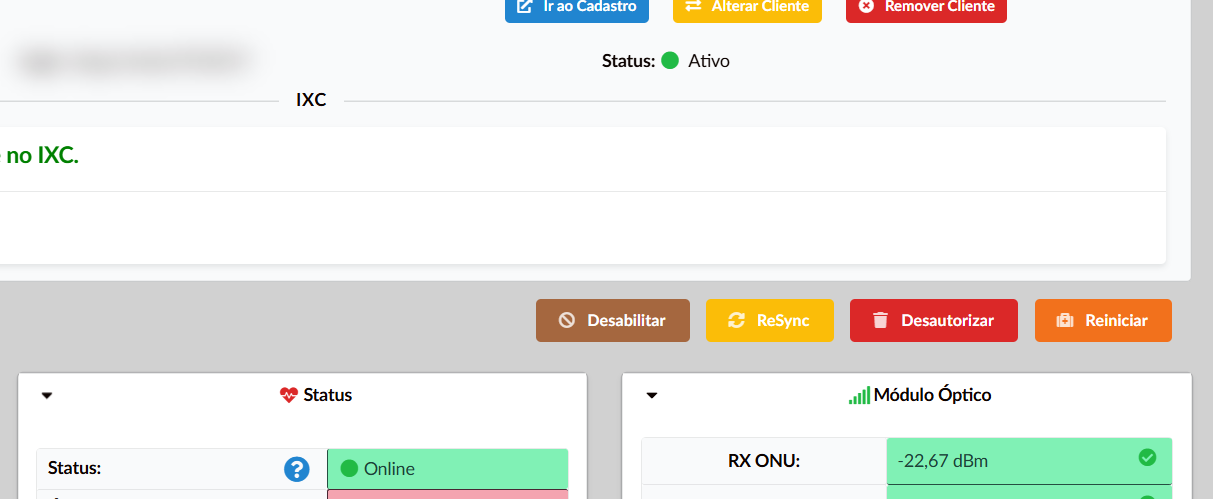

Ações Disponíveis
- Desabilitar a ONU: Botão para desabilitar a ONU.
- Ressincronizar (ReSync): Botão para realizar o ressincronizo da ONU, onde será desautorizada e autorizada novamente com as mesmas configurações anteriores.
- Desautorizar: Botão para desautorizar a ONU.
- Reiniciar: Botão para reiniciar a ONU.
¶ Monitoramento de Sinais e Parâmetros
-

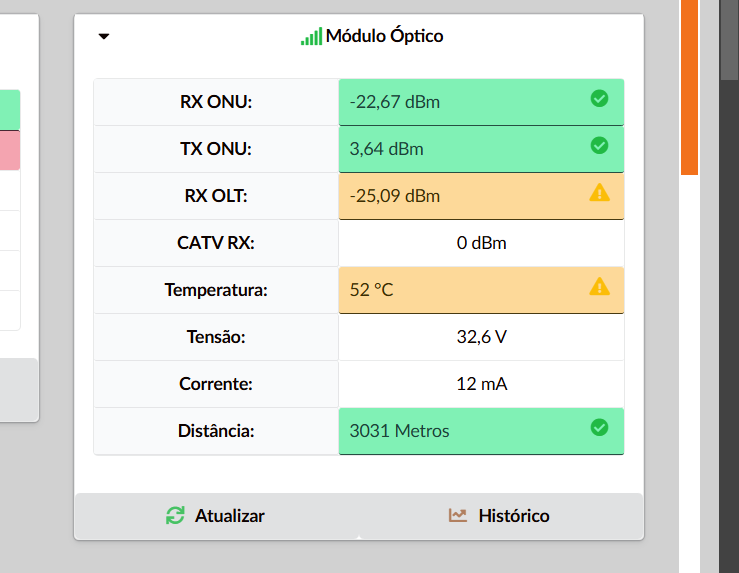

RX e TX da ONU: Verifica os níveis de RX e TX da ONU.
-
RX OLT: Verifica o nível de sinal RX recebido pela OLT.
-
Temperatura: Monitora a temperatura da ONU.
-

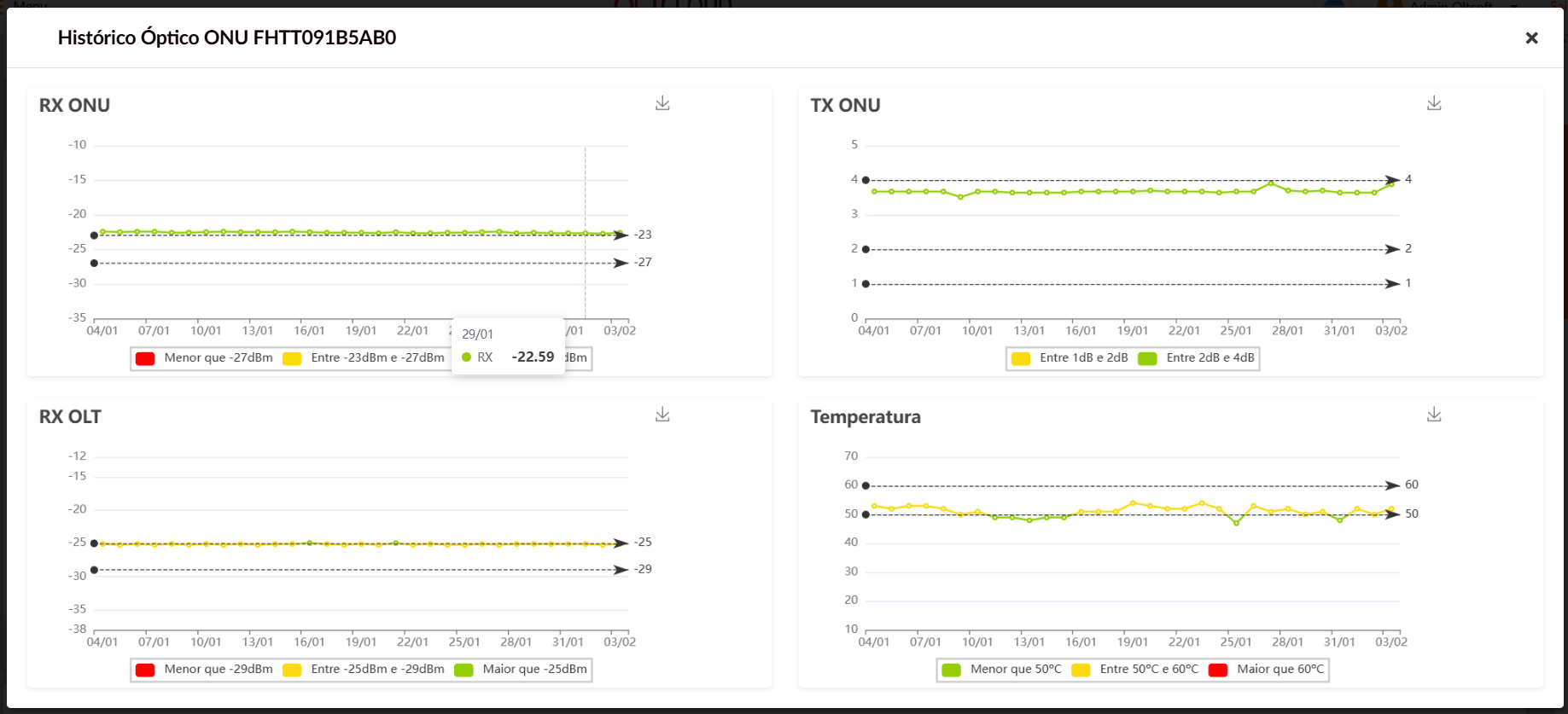

Histórico de Nível de Sinal: Visualiza o histórico de níveis de sinal da ONU.
-

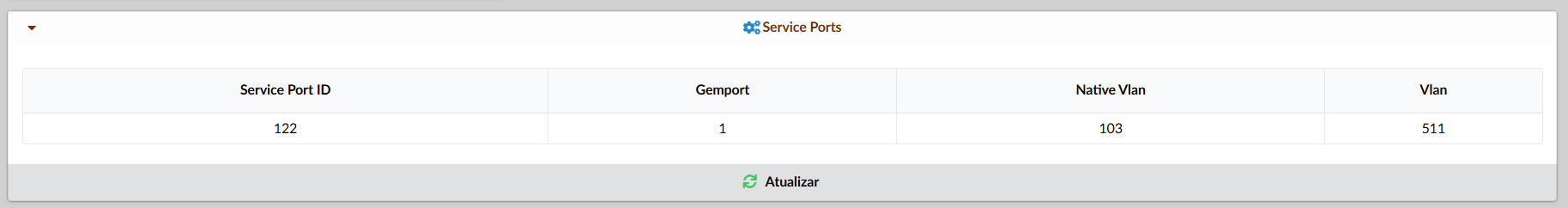

Service Ports Habilitados: Configura as service ports habilitadas.
-

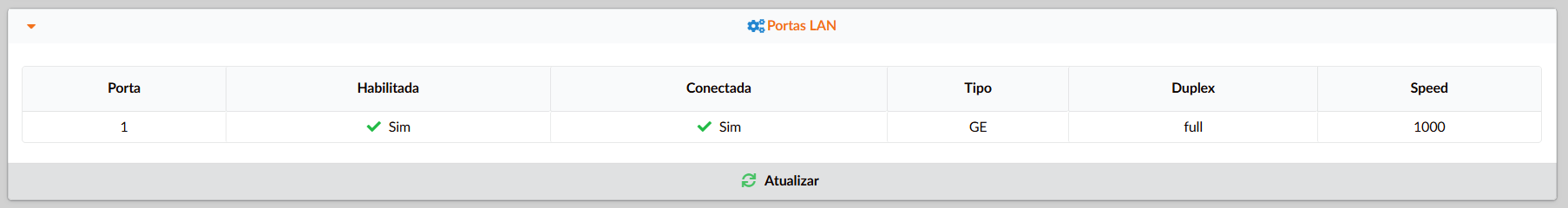

Portas LAN: Verifica se há algo conectado nas portas LAN.
-

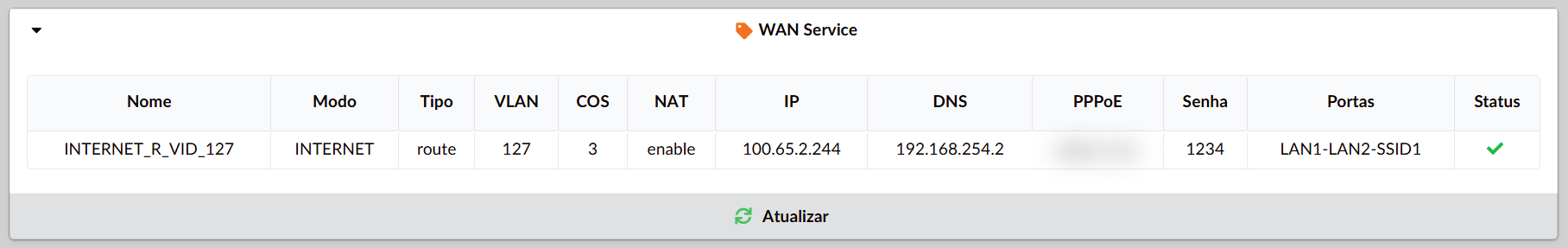

Detalhes da WAN Service: Exibe detalhes da WAN Service configurada.
-

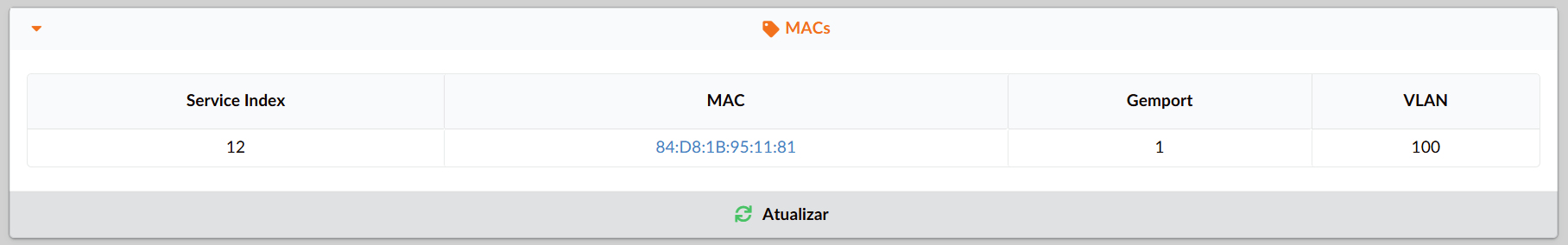

MACs: Mostra os MACs que estão sendo captados pela porta da ONU.
-
Status da CTO Vinculada: Informa o status da CTO à qual a ONU está vinculada.
¶ Provisionamento de ONUs

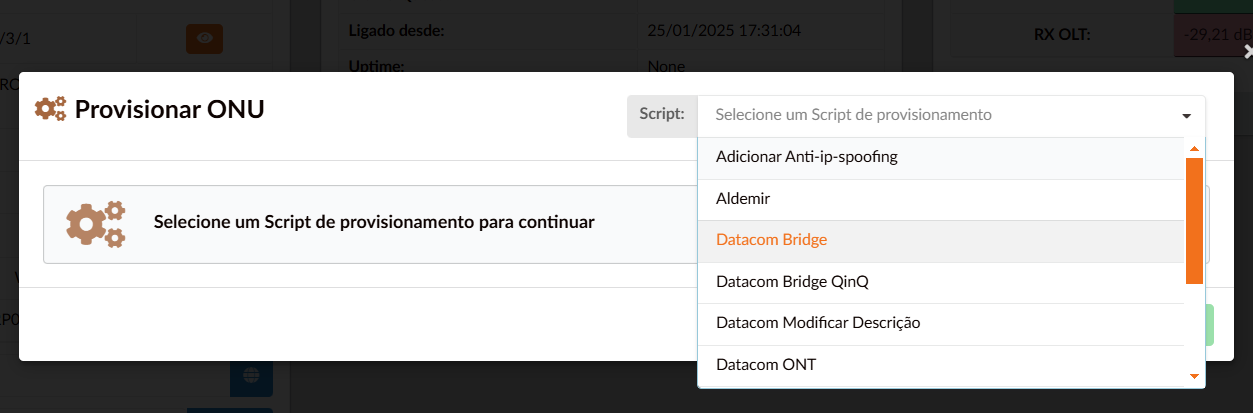

Para realizar o provisionamento de uma ONU que já está ativa, clique no botão Provisionar e selecione o script desejado:

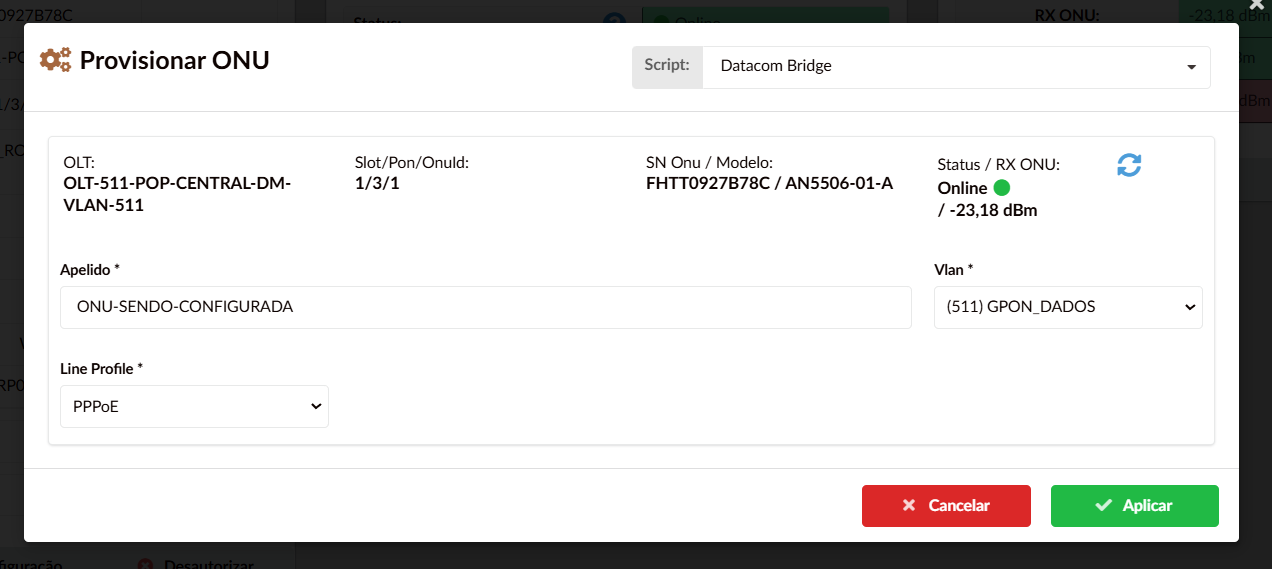

Após isso configure com as informações solicitadas pelo script como Apelido da ONU, VLAN etc., e clique em aplicar para configurar ela:
Pronto sua ONU foi configurada coma as informações desejadas e já deve estar navegando.
